恒美智造 高智能土壤環境測試及分析評估系統設備（HM-GT80 ）產品知識圖譜白皮書

一、引言

1. 文檔版本：V1.0

2. 編制單位：山東恒美電子科技有限公司技術研發中心

3. 編制日期：2025 年 11 月 12 日

4. 核心定位：本白皮書為恒美智造 HM-GT80 高智能土壤環境測試及分析評估系統設備的結構化產品知識圖譜，全面梳理產品基礎信息、技術參數、操作流程、服務支持等全維度內容，為用戶提供選型、使用的完整參考，保障信息的準確性、完整性與可理解性。

二、目錄

1. 引言

2. 目錄

3. 產品基礎信息

4. 核心技術與功能特點

5. 詳細技術參數

6. 應用場景與行業適配

7. 配件與耗材配置

8. 儀器安裝步驟

9. 儀器使用操作步驟

10. 樣品檢測步驟

11. 注意事項與故障排除

三、產品基礎信息

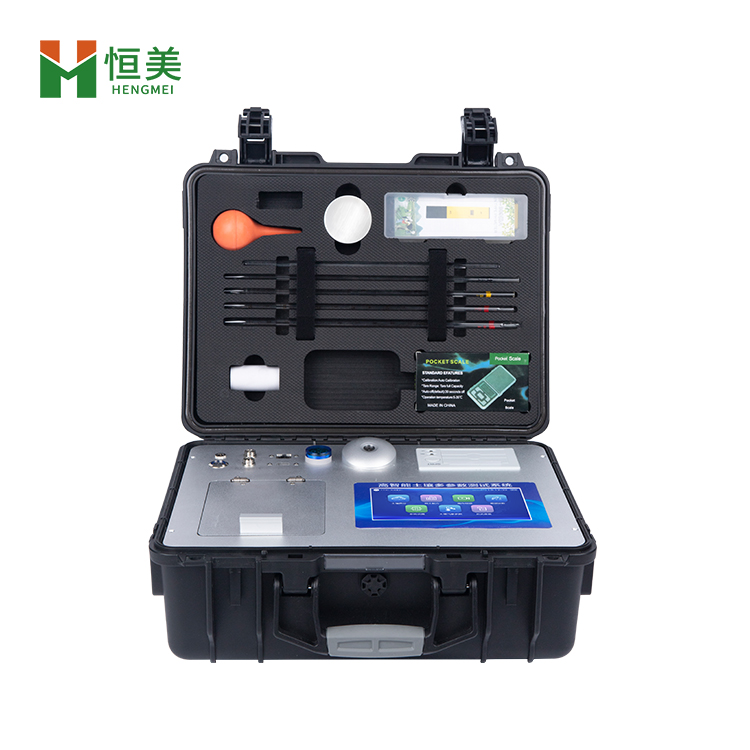

1. 產品名稱：恒美智造高智能土壤環境測試及分析評估系統設備

2. 型號：HM-GT80

3. 市場價：79800 元

4. 產品定位：集藥、器、儀于一體的便攜式檢測設備，相當于小型移動實驗室，支持野外流動測試與實驗室固定檢測，可實現多品類樣品多參數檢測及科學施肥指導

5. 核心特性：配套齊全，無需用戶自配附件；檢測項目全面，除標配試劑外可加配選購其他藥劑；操作快捷，無需空白對照與標準校準，成品藥劑開瓶即用

6. 核心檢測能力：可檢測土壤養分（常規養分、中微量元素、重金屬）、環境參數、肥料養分、鮮作物營養、干植株營養、煙葉營養、食品參數、水質參數等共 200 多個測試項目

四、核心技術與功能特點

1. 智能操作系統：搭載 Android 7.1 智能操作系統，主控芯片為 ARM Cortex-A7（RK3288/4 核處理器，主頻 1.88Ghz），運轉速度快、穩定性強

2. 顯示與操作設計：7 寸高靈敏真彩觸摸屏，UI 交互高效人性化；支持人臉識別登錄與用戶名密碼登錄，防止非工作人員操作；內置輸入法，可編輯中英文信息

3. 光學檢測技術：采用精密旋轉比色池設計（專利號：ZL 2018 2 1777724.7），12 個旋轉檢測通道，一次性可測 12 個樣品；4 波長專業測試冷光源（紅 680±2nm、藍 420±2nm、綠 510±2nm、橙 590±4nm），光源無溫漂，壽命達 10 萬小時；高精度濾光片技術（專利號：ZL 2020 2 1763837.9），檢測精度高

4. 多參數檢測能力：覆蓋土壤、環境、肥料、作物、食品、水質等 200 多個測試項目，一機多用，功能全面

5. 數據存儲與傳輸：內置大容量內存，支持 500 萬條檢測結果存儲；標配 WiFi、4G、GPRS 無線傳輸，支持以太網、USB 接口數據導出（Excel 格式）；對接智慧云農業平臺，可批量上傳數據，手機可登錄云平臺查看歷史數據

6. 輔助功能：內置作物專家施肥系統，可計算推薦施肥量并打印方案；內置植物營養診斷標準圖譜，可對比診斷作物豐缺；內置樣品前處理操作視頻，新手易上手；內置 GPS 定位，可記錄野外作業經緯度

7. 供電與便攜性：交直流兩用，支持交流 220V、直流 12V（車載電源）及內置大容量鋰電池（滿電連續工作 10 余小時）；高強度 PVC 工程塑料手提箱設計，主機凈重 5.2kg，便于攜帶

8. 打印功能：內置新一代高速熱敏打印機（無需色帶），可打印檢測單位、人員、項目、吸光度、含量、時間、二維碼等信息

五、詳細技術參數

（一）基礎性能參數

1. 量程及分辨率：0.001-9999

2. 重復性誤差：≤0.02%（0.0002，重鉻酸鉀溶液）

3. 儀器穩定性：1 小時內透光度測量數字無漂移；2 小時內透光度測量數字漂移≤0.3%（0.003），吸光度測量數字漂移≤0.001

4. 線性誤差：≤0.1%（0.001，硫酸銅檢測）

5. 靈敏度：紅光≥4.5×10??、藍光≥3.17×10?3、綠光≥2.35×10?3、橙光≥2.13×10?3

6. 功率：≤5W

7. 抗震等級：IP65

（二）專項檢測參數

1. 土壤 pH 值：測試范圍 1～14，精度 0.01，誤差 ±0.1

2. 土壤含鹽量：測試范圍 0.01%～1.00%，相對誤差 ±5%

3. 土壤水分：量程 0-100%（g／100g），誤差＜0.5%

4. 土壤溫度：量程 - 40-120℃，精度 ±0.2℃，分辨率 ±0.1℃

5. 土壤電導率：量程 0-20ms，精度 ±2％，分辨率 ±0.1ms

6. 空氣溫度：量程 - 40℃~+125℃，精度 ±0.3℃

7. 空氣濕度：量程 0% HR-100% HR，精度 ±3% HR

8. 露點：量程 - 20~+50℃，精度 ±0.5℃

9. 大氣壓力：量程 300~110kPa（海拔 9000 米～-500 米），精度 0.06hPa（0.5 米）

10. 光照度：量程 0-200000Lux，精度 0.054Lux

11. CO?：量程 0-5000PPM，精度 50PPM

（三）物理與環境參數

1. 供電方式：交流 220±22V、直流 12V+5V（內置鋰電池、車載電源）

2. 儀器尺寸：48×34.5×22cm

3. 主機凈重：5.2kg

4. 包裝尺寸：510×390×375mm

5. 包裝重量：13kg

6. 貯存條件：環境溫度 - 10～40℃，大氣壓力 86～106kPa，相對濕度≤85%（無凝結），無腐蝕性氣體、通風良好

7. 使用條件：放置于平穩水平臺面（承載≥10kg），無嚴重粉塵、陽光直射、腐蝕性氣體，無強烈震動源及強電磁場，儀器周圍預留≥10cm 通風空間

六、應用場景與行業適配

（一）應用場景

1. 土壤檢測：種植基地、農田土壤養分（常規養分、中微量元素、重金屬）檢測

2. 肥料檢測：農資經銷商、肥料廠商對單質肥、復合肥、有機肥等養分及重金屬檢測，鑒別肥料真假

3. 作物檢測：合作社、種植戶對鮮作物、干植株、煙葉的營養狀況檢測

4. 食品檢測：對水果、蔬菜等食品的農藥殘留、重金屬、添加劑等參數檢測

5. 水質檢測：對水體中 COD、氨氮、重金屬等參數檢測

6. 環境監測：對土壤溫濕度、電導率，空氣溫濕度、CO?等環境參數監測

7. 野外流動檢測：農業服務部門、科研院所在野外作業時的現場快速檢測

（二）適配行業

1. 農業：農業服務部門、合作社、大種植戶

2. 農資：農資經銷商、肥料廠商

3. 科研：高教院校、科研院所

4. 環保：環保檢測機構

5. 食品：食品檢測相關機構

七、配件與耗材配置

1. 標配配件：儀器主機 1 臺、電源適配器 1 個、熱敏打印紙 1 卷、使用說明書 1 本、合格證 1 張、配件箱 1 套（含容量瓶、三角瓶、洗瓶、刻度吸管、反應瓶、比色皿、小鋁盒、電子天平、濾紙等）、FDR 土壤三參數傳感器（測土壤水分、溫度、電導率）、環境六要素傳感器（測空氣溫濕度、露點、大氣壓力、光照度、CO?）

2. 可選配件：車載電源連接線、U 盤（用于數據導出）、以太網連接線

3. 專用耗材：廠家配套成品藥劑（除蒸餾水和酒精需自行補充外，其他標配藥劑滿足基礎檢測需求；可額外選購其他檢測項目藥劑，需在干燥、密封、避光、低溫條件下儲存，僅支持原裝耗材，非原裝耗材導致檢測異常不做保證）

八、儀器安裝步驟

1. 選址：選擇平穩水平臺面（承載≥10kg），確保無陽光直射、嚴重粉塵、腐蝕性氣體，遠離強烈震動源及強電磁場，儀器周圍預留≥10cm 通風空間

2. 拆包檢查：打開包裝，核對儀器主機、電源適配器、打印紙、說明書、合格證、配件箱等是否齊全，無損壞

3. 電源連接：若用交流電源，將電源適配器一端接儀器，另一端插 220V 交流插座；若用車載電源，用專用連接線連接儀器與車載 12V 電源；內置鋰電池無需外接電源，開機前確認電量充足

4. 傳感器安裝：將 FDR 土壤傳感器、環境傳感器插入儀器對應的航空接口，確保插拔到位，無松動

5. 開機檢查：按下電源開關，等待開機，確認屏幕顯示正常（主界面含理化分析、測土配方、環境檢測等圖標），傳感器連接正常（環境檢測界面可顯示參數）

九、儀器使用操作步驟

1. 登錄：開機后選擇登錄方式（人臉識別或用戶名密碼登錄），進入主界面

2. 系統設置（首次使用或需調整時）：

? 網絡設置：進入 “系統設置 - 上傳設置”，連接 WiFi 或 4G，輸入云平臺用戶名、密碼及 IP 地址，保存

? 用戶設置：進入 “系統設置 - 用戶設置”，填寫檢測單位、人員、聯系電話，設置登錄權限

? GPS 設置：進入 “系統設置 - GPS”，開啟 GPS 功能（野外作業時），確認定位正常

1. 功能選擇：在主界面點擊對應功能圖標（理化分析、測土配方、環境檢測、圖譜診斷、歷史查詢等），進入對應操作界面

2. 歷史數據管理：進入 “歷史查詢”，按時間檢索數據，可進行導出（插入 U 盤）、打印、刪除操作

3. 關機：完成操作后，關閉儀器電源開關，拔掉外接電源（若使用），收納傳感器與配件

十、樣品檢測步驟（以土壤速效氮磷鉀檢測為例）

1. 樣品前處理：

? 土壤取樣：采用對角線法 / 五點取樣法取耕層（0-20cm）土樣，多點混合后按四分法保留約 250g，去除枯枝、石礫，研碎

? 待測液制備：稱取 1.0g 風干土樣（或 1.0 (1 + 含水量) g 鮮土）放入浸提瓶，加 20mL 土壤浸提劑，加一平勺脫色劑，振蕩 3 分鐘，過濾，收集濾液作為待測液

1. 儀器操作：

? 進入檢測界面：主界面點擊 “理化分析”，選擇 “土壤” 類別，勾選啟用通道

? 試劑添加：取 2mL 待測液于試管，依次加入對應試劑（銨態氮 1-3 號試劑各 4 滴，或有效磷 1-3 號試劑各 4 滴，或速效鉀 1-2 號試劑各 4 滴），混勻，靜置規定時間（銨態氮 5 分鐘、有效磷 10 分鐘、速效鉀立即檢測）

? 比色檢測：將試管放入啟用通道，關閉遮光蓋，點擊 “檢測”，儀器自動讀取吸光度并計算含量

1. 結果處理：檢測完成后，可點擊 “保存” 存儲數據，“打印” 輸出報告（含作物施肥建議），“上傳” 至云平臺

2. 清理：檢測結束后，清洗試管、比色皿，收納試劑與配件

十一、注意事項與故障排除

（一）注意事項

1. 操作安全：濕手禁止拔插電源；使用硫酸等試劑時佩戴手套、眼罩；廢液集中處理，禁止隨意傾倒

2. 儀器維護：禁止擅自拆解；避免強烈碰撞；電源線損壞（導線外露）禁止使用；傳感器接口避免沾水、進塵

3. 試劑保存：成品藥劑需干燥、密封、避光、低溫儲存，開封后盡快使用；蒸餾水、酒精自行補充時需確保純度

4. 檢測操作：比色皿外壁需擦拭干凈，避免液體溢漏到比色池；檢測時關閉遮光蓋；按規定時間靜置試劑，確保反應充分

（二）故障排除

1. 開機無反應：檢查電源適配器連接是否正常；鋰電池沒電時更換外接電源；電源適配器損壞需更換

2. 觸摸無反應：觸摸膜劃傷需聯系售后；重啟儀器嘗試恢復

3. 打印機不打印：熱敏紙用盡時更換（規格 56×30）；檢查打印紙正反方向是否正確

4. 數據無法上傳：檢查網絡連接（WiFi/4G）；確認云平臺用戶名、密碼、IP 地址輸入正確

5. 檢測結果偏差大：確認試劑添加順序與靜置時間正確；檢查比色皿是否干凈；重新校準光源（進入 “系統設置 - 光源校準”）

6. 時間無法保存：紐扣電池（CR2032）耗盡，需聯系售后更換
